一、产品概述
ISWB卧式单级单吸防爆油泵，是在ISW离心泵基础上派声生出适用油泵。该系列泵性能优、可靠性高、寿命长、结构合理、 外形美观。

二、用   途
ISWB卧式单级单吸防爆油泵，供输送汽油、煤油、柴油等石油产品，被输送介质温度为-20℃～+120℃。

三、工作条件:
1、吸入压力≤1．6MPa，或泵系统最高工作压力 ≤1．6MPa，即泵吸入口压力+泵扬程≤1．6MPa、泵静压试验压力为2．5MPa，订货时请注明系统工作压力。泵系统工作压力大于1．6MPa时应 在订货时另行提出，以便在制造时防爆管道离心泵的过流部分和联接部分采用铸钢材料。
2、所输送介质中固体颗粒体积含量不超过单位体积的0．1％，粒度<0．2mm。
注：如使用介质为带有细小颗粒，请在订货时注明，以便厂家采用耐磨式机械密封。

四、产品特点:
运行平稳：泵轴的同心度及叶轮的动静平衡，保证平稳运行，绝无振动。
滴水不漏：不同材质的硬质合金密封，保证了不同介质输送均无泄漏。
噪音低：两个低噪音轴承支撑下的水泵，运转平稳，除电机微弱声响，基本无噪音。
故障率低：结构简单合理；配套，整机无故障工作时间大大提高。
维修方便：更换密封、轴承，简易方便。
占地更省：出口可向左、向右、向上三个方向，便于管道布置安装，节省空间。

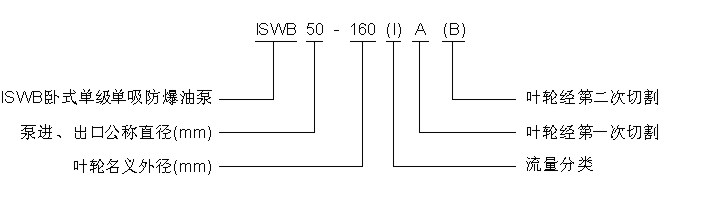

五、型号意义：

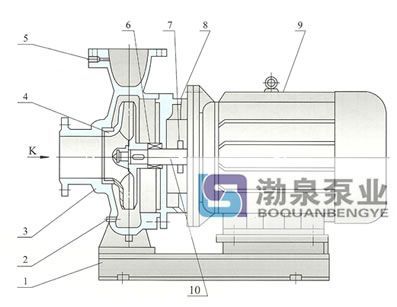

六、结构说明图：

卧式单级单吸防爆油泵结构见图。该电组由泵、电机和底座三部分组成。泵结构包括泵体、叶轮、泵盖、机械密封等零部件组成。泵为单级单吸卧式离心泵，泵体和泵盖两部份是从叶轮背面处剖分的，即为后开门结构形式。大多数泵的叶轮前、后均设有封密环，并在叶轮后盖板上设有平衡孔，以平衡作用在转子上的轴向力。泵进口为轴向水平吸入，出口为垂直向上布置。泵和电机同轴，电机轴伸端采用双角接触球轴承结构可部分平衡泵的残余轴向力。泵与电机越联，安装时无需校正，具有共同底座，并用JG型隔振器进行隔振。

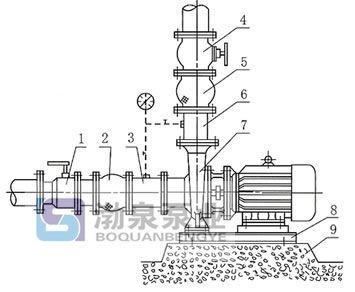

七、安装方式图：
