| 屏蔽泵的工作原理及结构 | ||||||||||||||||||
| 发布者：www.03l2xu.cn 发布时间：16-06-03 阅读：次 |
||||||||||||||||||

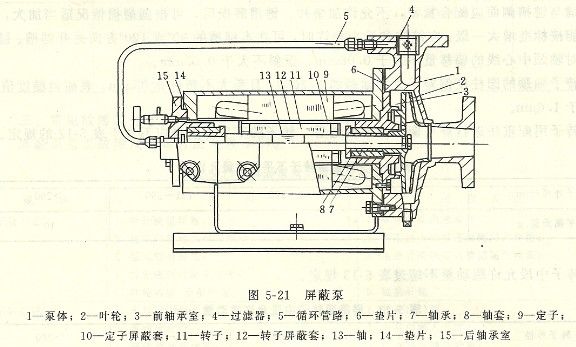

屏蔽泵的原理,屏蔽泵工作原理,屏蔽泵的结构 屏蔽泵工作原理从结构上看，它仍属于管道离心泵的一个类型。如图5 21所示，它的特点是泵的叶轮2和电动机转子11连成一体，并且一同装在一个密封的壳体中这样就不需要任何动密封装置，而从根本上消除了泄漏的可能性，故适用于输送易燃、易爆、有毒、有放射性和贵重的料液。

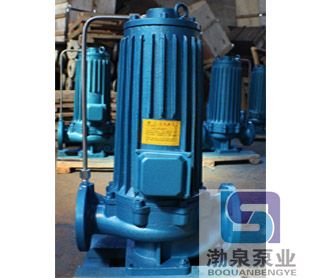

屏蔽泵中电动机的转子和定子之间用一个称为屏蔽套的薄壁圆筒封闭起来，使电动机绕组不与被输送的液体接触。从压出口引出一个循环支路来冷却电动机和润滑轴承。 屏蔽泵又名无密封离心泵，屏蔽泵还具有结构简单紧凑，零件少，占地小，操作可靠，长期不需要检修等优点。缺点是效率低，比一般离心泵低26%—50%。  PBG型屏蔽式管道泵,吸收了国际上屏蔽泵设计及制造的先进技术,将电机的屏蔽技术应用于流体输送领域,为适应国内市场需求而最新推出的系列化新产品。 PBG型屏蔽式管道泵系列性能参数基本符合国际标准IS02858及国家标准JB/T6878.2-93的规定。具有设计规范,通用化程度高,结构合理,性能稳定,运转低噪音,无振动等显著特点,是替代常规卧式离心泵,立式管道泵的理想产品。 全系列共67个品种,184个规格,其性能范围:流量6.3～1080m3/h,扬程12.5～125m,配用电机功率0.37～160kW,转速1450r/min和2900r/min。
二、产品特点：
|
||||||||||||||||||
|
||||||||||||||||||
